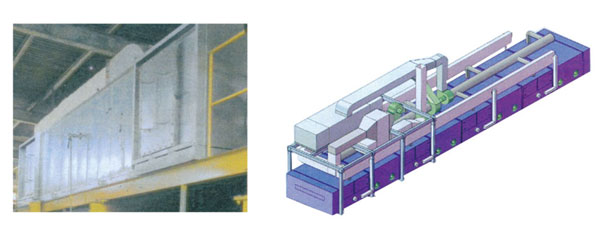

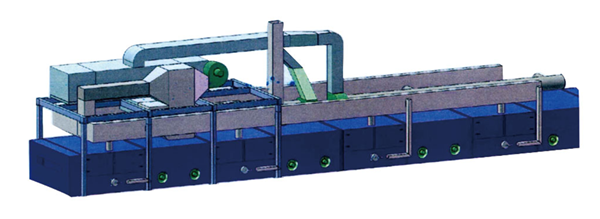

同协热能有机废气净化装置

一、同协定型机热能有机废气净化装置工作原理

同协热回收式废气处理是利用燃气直接燃烧加热定型机有机废气,在高温作用下,有机分子被氧化分解为C02和水,高 温烟气通过配套的换热装置降温及热生产过程需要的空气,重新引入定型机作为补充热空气。

工作原理为:用引风机(原废气排风机〉将定型机烘箱内的废气抽出,送入废气高温处理装置,在燃烧室内经约8001的高 温氧化燃烧,将废气完全分解,变成C02和水,产生的高温烟气在为烘箱供热时被回收,经过多级换热后,最终排放的烟气 温度可以控制在60-80T左右。

定型机热回收式废气处理系统充分回收利用氧化分解有机废气时产生的热能,降低整个系统的能耗。同时,系统经过热交 换器,排烟温度较低,热损耗较少。因此,定型机热回收式废气处理是除了能有效处理定型机废气外,还充分利用了废气具有 的热能,可节约定型机能源消耗,是处理定型机废气高效、理想的处理方式。




设备排出废气—炉体控制阀(控制系统)—高温热交换预热—热空气助燃、炉内高温氧化分解(控制系统)—高温热交换 放热—低温热交换热回收—弓I风机(控制系统卜气体达标排放

二、型号说明

三、技术参数表

型号 TXFC-4000 TXFC-6500 TXFC-10000 TXFC-15000 TXFC-20000
废气处理量(mlh) 4000 6500 10000 15000 20000
新风补充量( 4000 6500 10000 15000 20000
最大燃气量(#h> 8 13 20 30 40
新风温度(V) ≥100
排烟温度(t) ≤95
五、同协热能废气净化装置TXFC系列产品优势


1)废气处理技术成熟:采用天然气清洁能源,过程简单有效,有机 废气净化将近100%,废气经处理后可直接排放。


2)熟能利用率高:废气处理装置耗能低,热能经高温热交换和低温 热交换器分级处理,同时有效回收定型机废气热能,回收热能配 合同协热能高效燃烧器比常规燃烧器节能10%


3)整体优化设计:选用优质材料,充分考虑有机废气特色,无设备 起火隐患。


4)安全可靠:废气采用隔离焚烧技术,焚烧后的烟气通过换热后直 接排放,不再进入烘箱回用,彻底消除了火灾隐患。


5)模块化:结构紧凑,动部件少,维护方便,故障低


同协热能废气净化装置TXJH系列产品广泛适用于纺织印染、皮革、涂层、油漆烘房、化纤、薄膜等设备产生的有机废气处理。
